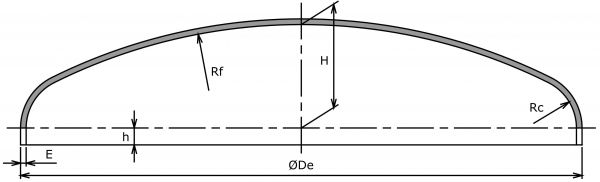

Fabrication de fonds GRC suivant la norme NF E 81-102


fond-bombe-normalise

Le fond bombé « grand rayon de carre » dit GRC est déterminé par un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond et un rayon de carre au dixième de ce même diamètre. Les fonds GRC sont spécialement adaptés pour les appareils sous pression.

Rf = De
Rc = De / 10
Nous réalisons des fonds GRC de diamètre allant jusqu'à 3000 mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètres, 12 mm en acier et 20 mm en aluminium. Nous réalisons également des fonds GRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurés dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées.

Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-102. Pour toutes autres dimensions à celles prises en compte dans la norme, (épaisseur inférieure, diamètres intermédiaires, bords droits, hors standards) nous consulter.

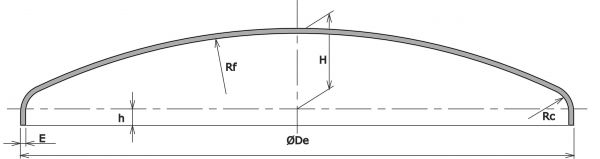

Fabrication de fonds MRC suivant la norme NF E 81-104

schema-fond-bombe-mrc-pt

Schéma fonds bombés normalisés MRC Le fond bombé « moyen rayon de carre » dit MRC est déterminé par un rayon intérieur de la calotte sphérique égal au diamètre extérieur du fond et un rayon de carre compris entre le 30ième et le 15ième du diamètre extérieur. Les fonds MRC sont spécialement adaptés pour le stockage de produits pétroliers (simple ou double enveloppes, cloisons intérieures, brises flots, etc ...).

Nous réalisons des fonds MRC de diamètre allant jusqu'à 3000mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètre, 12mm en acier et 20 en aluminium. Nous réalisons également des fonds MRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurées dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées, nous consulter.

Vous pouvez télécharger un tableau des principales dimensions issues de la norme NF E 81-104.

Pour toutes autres dimensions à celles prises en compte dans la norme, nous (épaisseur inférieure , diamètres intermédiaires, bords droits, hors standards) consulter.

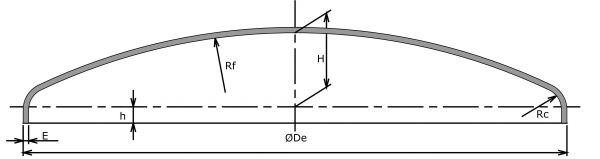

Fabrication de fonds PRC suivant la norme NF E 81-101

schema-fond-bombe-prc-pt

Schéma fonds bombés normalisés PRC Le fond bombé « petit rayon de carre » dit PRC est déterminé par un rayon intérieur de la calotte sphérique supérieur ou égal au diamètre extérieur du fond et un rayon de carre compris entre 30 et 50 mm suivant les diamètres. Les fonds PRC sont spécialement adaptés pour les appareils à faible pression.

Rf >= De
30 <= Rc <= 50

Nous réalisons des fonds PRC de diamètre allant jusqu'à 3000mm et d'épaisseur allant jusqu'à 8mm en inox sur certains diamètre, 12mm en acier et 20 en aluminium. Nous réalisons également des fonds PRC en Cuivre, Laiton, alliages de Nikel, niobium, titane etc.

Les fonds de grandes dimensions sont obtenus au moyen d'une soudure médiane réalisée suivant un procédé certifié.

Les tolérances sur le développement et l'ovalisation mesurés dans le plan d'usinage du bord, sur le profil, sur la profondeur, sont données dans la norme NF E 81-100.

Nous réalisons dans certains cas et suivant demandes spécifiques des fonds ayant des tolérances plus serrées, nous consulter.

Vous pouvez télécharger un tableau des principales dimensions d'après la norme NF E 81-101.

Pour toutes autres dimensions à celles prises en compte dans la norme, nous (épaisseur inférieure , diamètres intermédiaires, bords droits, hors standards) consulter.
